JSTAMP/NV2.9中文版正式发布
发布时间:2015-1-28发布人:admin
JSTAMP/NV 2.9版本升级的内容包括:
1:提升前处理与后处理的性能
2:提升坯料网格生成器的性能与稳定性
3:增强后处理中用户定制分布图功能
4:其它完善内容与变化
请仔细阅读后续页面中所述的 重要通知。
从旧版本中转移配置文件和用户自定义文件
第1步 第一次启动JSTAMP 2.9版时,在 【欢迎光临】对话框界面中,选中【从更早版本中转移设定】,输入旧版本的工作路径,然后单击【下一步】按钮。
第2步 至2.7版升级的用户,用户定制文件夹不在 “C:\Program Files”路径中: 仅需单击【OK】按钮。其他自2.6版或更早期版本升级的用户:指定用户定制文件夹存储的路径,然后单击【OK】按钮,将旧文件复制到新路径下即可。
注意: 在版本2.7中,默认工作路径和用户定制文件夹变更至C:\JSOL_Shared. 不再推荐将这类文件夹放置于 C:\Program Files路径下。
第1步: 第2步:

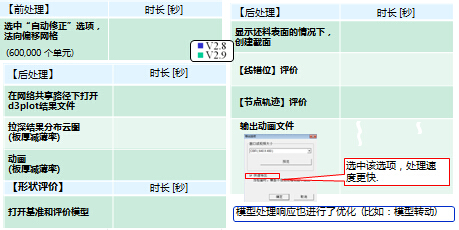

1. 提升前处理与后处理的性能
对于大型模型而言,这些速度提升效果更为明显
2,800,000 个坯料单元和1,600,000个模具单元,35个步计算结果

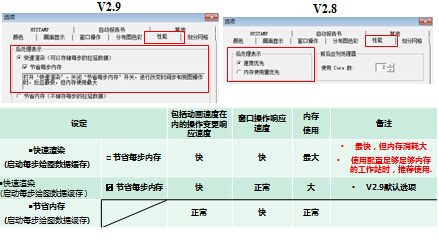

绘图性能配置界面有所变更

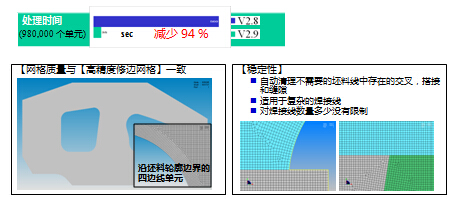

2. 提升坯料网格生成器的性能与稳定性
【使用】 注意使用该新坯料网格生成器需进行以下操作
1:选择【文件】> 【打开CAD文件】菜单,打开CAD文件中的坯料轮廓线
2:选择【CAD】> 【生成坯料网格】菜单,生成坯料网格
3:选择【文件】> 【另存LS-DYNA关键词文件】菜单,保存坯料网格文件
4:在形状与工艺参数面板的板材网格页中,输入上述操作生成的坯料网格
3. 增强后处理中用户定制分布图功能

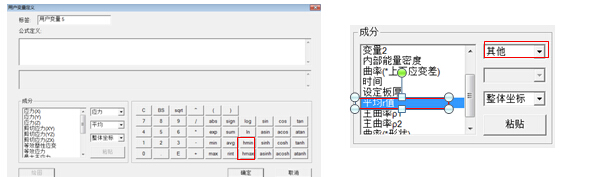

在【后处理】的用户定制分布图中增加以下内容:
1:现在支持通过CSV文件直接设定单元数值。通过该功能,用户通过JSTAMP之外其它途径计算得到的单元数值结果可以输入至JSTAMP中,并在3D模型中显示。
2:在【用户变量定义】中增加hmax和hmin的新功能。通过该功能,用户可以取得指定变量(包括通过公式定义的变量)在变化过程中的最大值和最小值。
3:现在【用户】选项中可以使用平均R值(厚向异性系数)。
4. 其它完善内容与变化

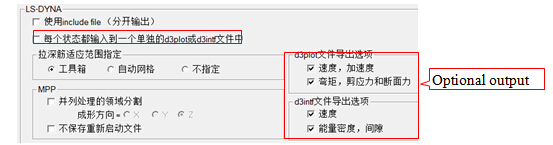

增加3个可选项设定,用以减少计算结果文件的大小
1:不经常用到的输出要素变成计算结果文件输出可选项
2:对于一个给定的输出时间点,增加了一个功能可选项,用来将状态结果数据输出为一个单独的d3plot / d3intf文件。
*该功能项用于帮助用户选择长期保存的结果数据。
1:现在【d3plot文件输出间隔】 可以在回弹工序中设定
默认的模具网格生成器进行了变更
・现在,网格生成器默认为version 3.0,该生成器在JSTAMP2.8.0版中得到了增强,能生成高质量的网格。
・模具网格生成器可在【选项】> 【划分网格】页进行选择。
现在后处理中可使用摄氏温度[deg C]作为温度单位
・在【选项】> 【其它】页面中选中该可选项。
